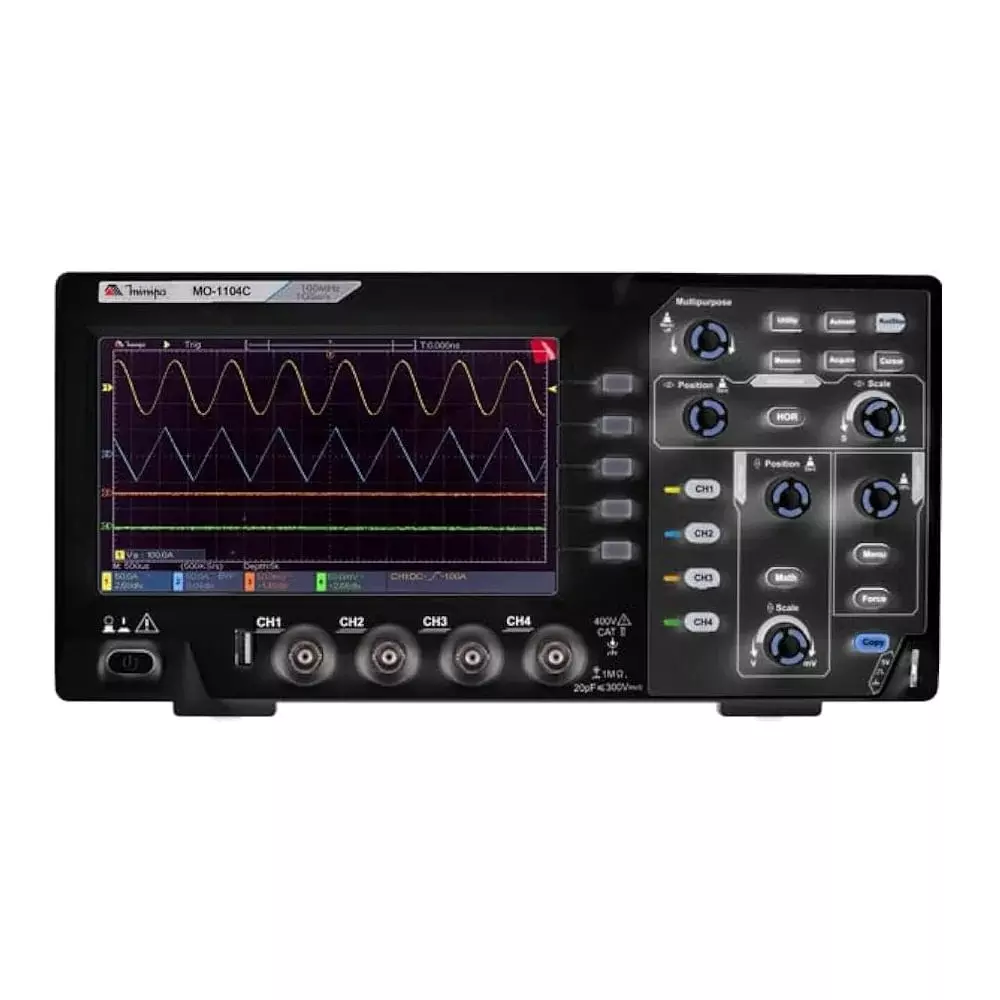

Osciloscópio Digital Mo-1104C Minipa

O Osciloscópio Digital MO-1104C da Minipa é um instrumento de medição eletrônica desenvolvido para visualização e análise de sinais elétricos e eletrônicos em tempo real. Ideal para técnicos, engenheiros e profissionais de manutenção, permite observar formas de onda e medir tensão, frequência e diversos parâmetros em circuitos analógicos e digitais. Equipamento portátil, com interface intuitiva e recursos avançados, indicado para diagnóstico, desenvolvimento e reparos em aplicações eletrônicas.

Diferenciais: Display LCD colorido de 7” (400 x 240), largura de banda de 100MHz, taxa de amostragem em tempo real de até 1GS/s, 2 canais de entrada, medição automática de 28 parâmetros, FFT integrado, funções matemáticas, gravação e reprodução de formas de onda, interface USB 2.0 e design compacto.

Aplicações: Análise de sinais em circuitos eletrônicos, diagnóstico e manutenção de equipamentos, testes de frequência, tensão e ruído, eletrônica automotiva e industrial e laboratórios de desenvolvimento e testes.

Especificações Gerais: Display LCD 7” colorido, interface USB 2.0, segurança conforme IEC61010-1 CAT II 400V, temperatura de operação de 0°C a 40°C, armazenamento de -20°C a 60°C, dimensões 301 x 152 x 70 mm e peso aproximado de 1,1 kg.

Amostragem: Modos Normal, Detecção de Pico e Média, taxa de 0,5 S/s a 1 GS/s.

Entrada: Acoplamento DC, AC e GND, impedância de 1MΩ ±2% em paralelo com 20 pF, atenuação de sonda 1X, 10X, 100X e 1000X, limite de largura de banda de 20 MHz ou total, tensão máxima de entrada 400V (DC + AC, PK-PK).

Horizontal: Base de tempo de 2 ns/div a 1000 s/div (1–2–5), profundidade de memória de 20k, precisão ±100 ppm.

Vertical: Resolução A/D de 8 bits, faixa de 5 mV/div a 5 V/div, largura de banda analógica de 100MHz, tempo de subida inferior a 3,5 ns, precisão de ganho DC ±3%.

Medições: Período, frequência, RMS, PK-PK, máximo, mínimo, amplitude, rise time, fall time, duty cycle, fase A→B, entre outras. Cursores para ΔV e ΔT. Armazena até 16 formas de onda. Funções matemáticas +, −, ×, ÷ e FFT. Diferença de fase ±3°.

Trigger: Borda (subida e descida) e vídeo (NTSC, PAL e SECAM), nível ajustável ±5 div, holdoff de 100 ns a 10 s, modos normal, varredura, pré-trigger e trigger atrasado.

Saída do compensador de sonda: Onda quadrada de 1 kHz com aproximadamente 5V.

Software: Idioma inglês, compatível com Windows 10.

Conteúdo da embalagem:

 01 Osciloscópio Digital MO-1104C,

 02 sondas de teste,

 adaptador de alimentação e manual do usuário.

Garantia de 12 meses contra defeitos de fabricação.

 Imagens meramente ilustrativas. Informações conforme orientação do fabricante.
